СССР, Киев, завод Арсенал, 1947 г.

Кипрегель авторедукционный КА-2  в комплекте с мензулой предназначен для выполнения мензульной съемки с составлением топографического плана непосредственно в процессе полевых измерений.

КА-2 представляет собой оптический инструмент, состоящий из зрительной трубы с вертикальным кругом, колонки и линейки. Зрительная труба с внутренней фокусировкой кремальерным винтом сбоку трубы, что позволило сократить ее длину (до 28 см) в сравнении с предыдущим кипрегелем завода «Арсенал» (длина трубы 41 см). Через зенит переводится окулярной частью. На трубе цилиндрический уровень с откидным зеркальцем. Для для установки визирной оси в горизонтальное положение, второй цилиндрический уровень с зеркальцем на стойке — для правильной установки алидады вертикального круга в рабочее положение, третий- на линейке-основании — для нивелирования прибора. Последний из трех цилиндрических уровней самый

грубый (с ценой деления минута на 2 мм), два верхних взаимозаменяемы удвоенной точности (полминуты на 2 мм). На стойке с удобной ручкой для  переноски и работы расположены два микрометренных винта для малых смещений лимба и алидады. На основании масштабная линейка. В поле зрения окуляра (рис.) наряду с дальномерными штрихами имеются изображения делений лимба вертикального круга и номограммные кривые, позволяющие автоматически определять превышения и горизонтальные приложения. Кривые рассчитаны в пределах углов наклона -45 до +45°. Кипрегель имеет основную линейку, служащую основанием инструмента, и вспомогательную  для нанесения снимаемых точек без перемещения всего кипрегеля. Позднее на переднем конце основной линейки КА-2 появился винт наведения (малого смещения линейки).  Покрытие инструмента – хромирование и молотковая эмаль.

Сравнение данного кипрегеля с предыдущим - наглядная иллюстрация резкого уменьшения размеров зрительной трубы с применением внутренней фокусировки за счет перемещения внутренней линзы, при этом сохранялась четкость изображения сетки нитей и не менялся угол между дальномерными нитями.

Комплектность: кипрегель, мензула,  бленда солнечная, ящик укладочный с комплектом принадлежностей для юстировки и ухода за инструментом.

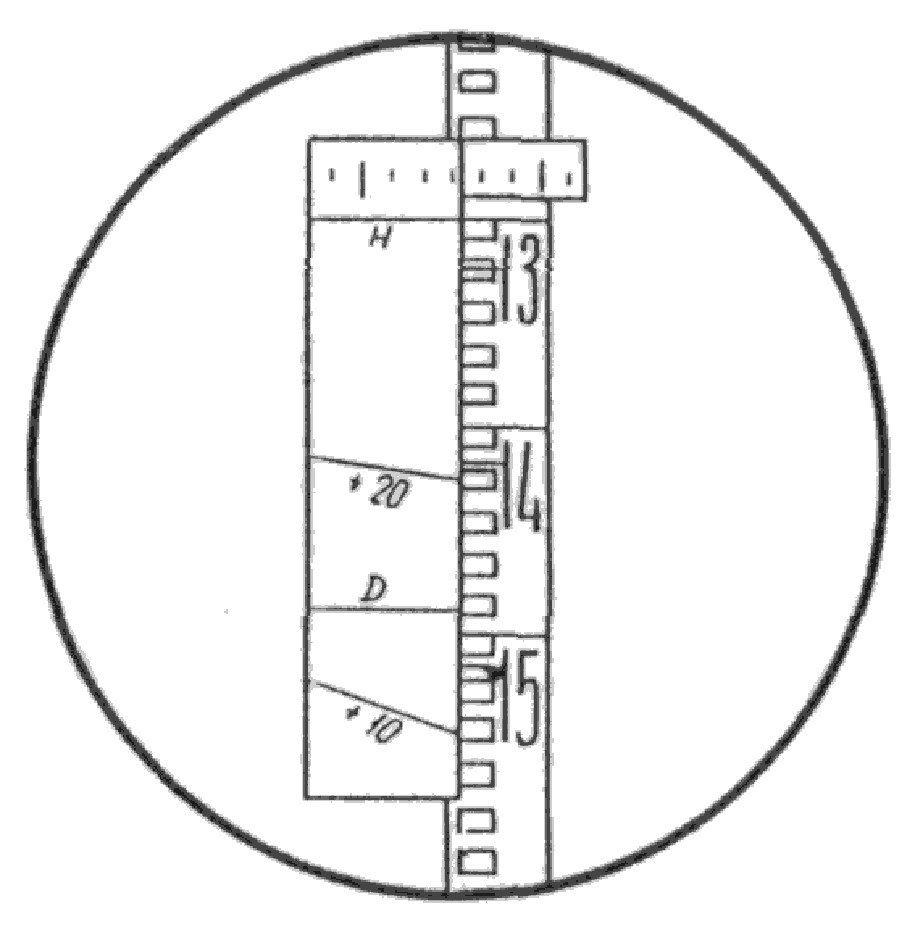

Рис.. Поле зрения трубы кипрегеля-автомата КА-2

Мензула (или подставка мензулы) комплекта КА-2 состоит из трегера с установочной втулкой снизу для станового винта штатива, с тремя подъемными винтами и сверху тремя винтами для фиксации планшета на мензуле. Сбоку расположены закрепительный и микрометренный винты для плавных поворотов  и точной ориентировки планшета по азимуту.

Ме́нзула (от лат. Mensula — столик) — полевой чертежный столик, состоящий из доски, с наклеенной на нее бумагой (планшет), и штатива с треногой, для удобной и точной установки доски горизонтально. Штатив мензулы должен быть приспособлен для троякого передвижения доски: 1) в горизонтальной плоскости, чтобы данную на планшете точку установить над соответствующей точкой местности; 2) около вертикальной оси — для ориентирования, т. е. для установки краев доски по странам света, и 3) подъемного — для приведения планшета в горизонтальное положение. Эти передвижения производятся соответствующими микрометрическими и подъемными винтами.(Витковский) Многие считают основной частью регулировочную (горизонтирующую) подставку планшета, конструкция которой претерпевала множество изобретений (мензула Стефана, Эртеля, Рейсига…) и именно ее часто называют «мензулой».

Данный инструмент аналогичен предыдущему, но имеет зеленое эмалевое покрытие. Утрачена вспомогательная линейка.  В целом  за 4 года конструкция инструмента не изменилась, что косвенно подтверждает его популярность благодаря надежности и удобству работы с данной модификацией.

Устройство инструмента: в прямоугольную латунную коробку под стеклом помещена магнитная стрелка длиной около 145 мм с арретирующим устройством. По торцам - два измерительных сектора 10-0-10º с ценой деления в полградуса. Черный цвет покрытия буссоли характерен для довоенных инструментов.

Назначение мензульной буссоли – точная ориентировка планшета по магнитному азимуту, поэтому вначале применялась просто обычная круглая буссоль, затем у подставки буссоли появился один ровный край и такую внешне полукруглую специальную  буссоль стали называть мензульной. В конце 19 века стали появляться мензульные буссоли с квадратным основанием.

Планшет должен быть ориентирован на местности, так как при мензульной съемке горизонтальные углы не измеряют, а строят на графически (поэтому мензульную съемку еще называли графической). Для ориентировки планшета по сторонам света применялись специальные мензульные буссоли, устройство которых менялось со временем. Мензульная прямоугольная ориентир-буссоль – следующий шаг в  развитии мензульной буссоли в ряду от полукруглой (с одной прямой стороной основания) и квадратной буссоли.
